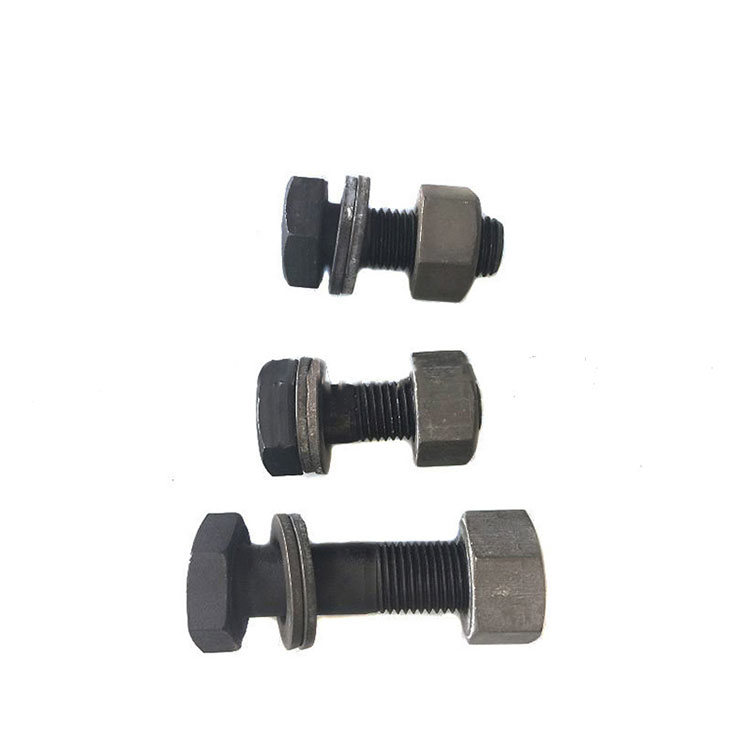

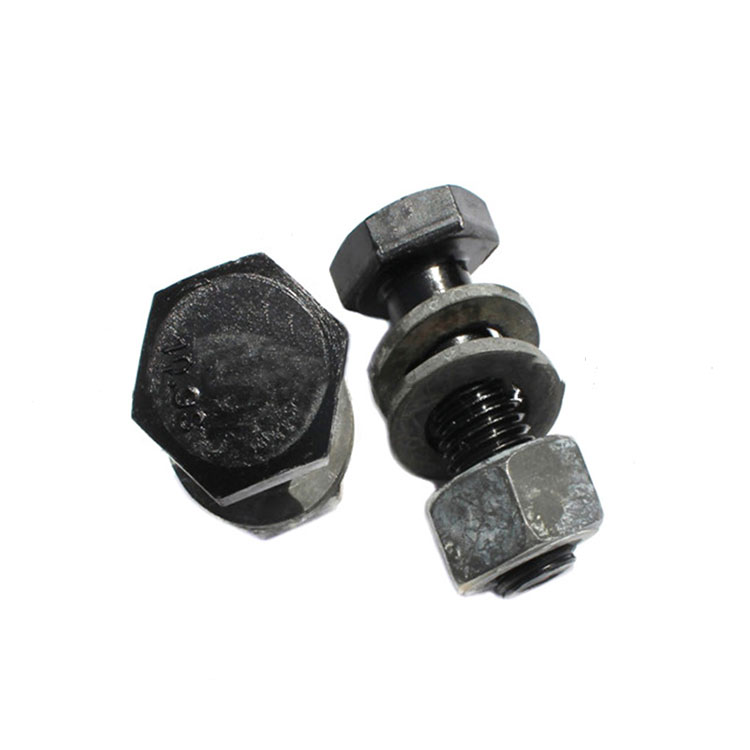

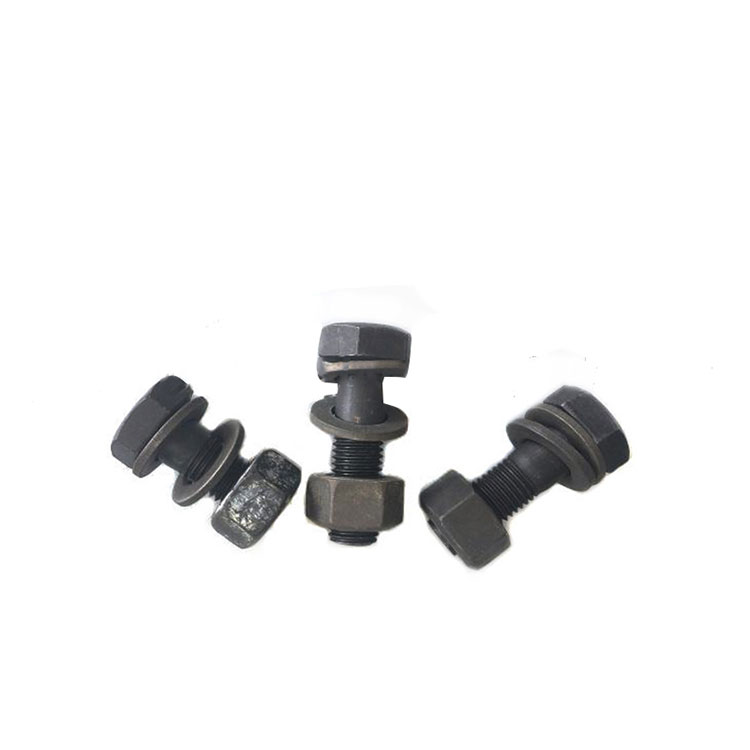

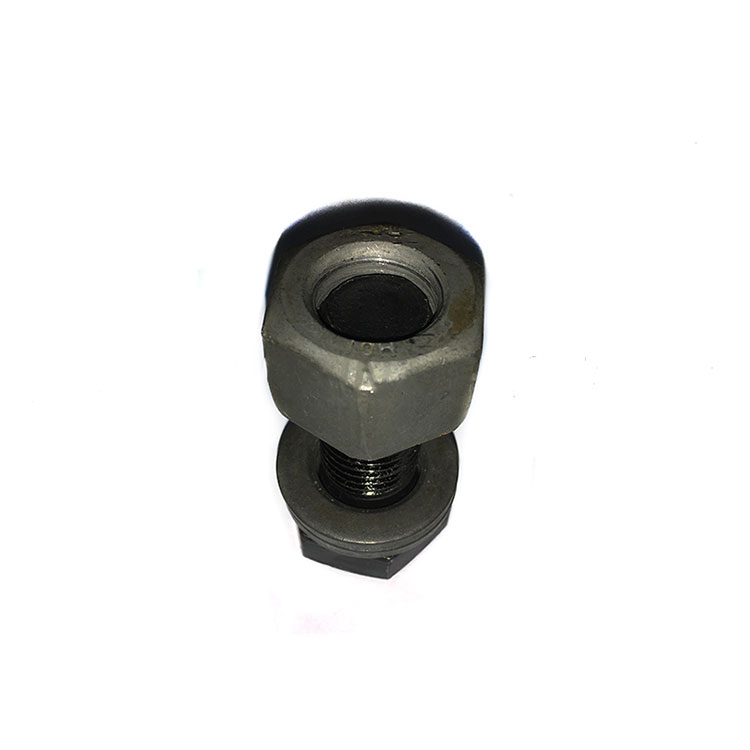

స్టీల్ స్ట్రక్ట్రల్ బోల్ట్లు ఒక రకమైన అధిక బలం బోల్ట్లు మరియు ప్రామాణిక భాగం. బందు పనితీరు మెరుగ్గా ఉంటుంది, ఉక్కు నిర్మాణం కోసం, ఇంజనీరింగ్, తద్వారా బందు పాత్ర. సాధారణ ఉక్కు నిర్మాణం, ఉక్కు బోల్ట్ల అవసరాలు 8.8 లేదా అంతకంటే ఎక్కువ, 10.9, 12.9 ఉన్నాయి, అన్ని అధిక-బలం ఉక్కు బోల్ట్లు, మరియు కొన్నిసార్లు ఉక్కు నిర్మాణం ఎలక్ట్రోప్లేటింగ్ బోల్ట్ల అవసరం లేదు.
స్టీల్ స్ట్రక్ట్రల్ బోల్ట్లు ప్రధానంగా స్టీల్ స్ట్రక్చర్లో ఉపయోగించబడతాయి, కనెక్షన్ పాయింట్ యొక్క ఉక్కు నిర్మాణాన్ని కనెక్ట్ చేయడానికి ఉపయోగిస్తారు.స్టీల్ బోల్ట్లు టోర్షనల్ షీర్ హై స్ట్రెంగ్త్ బోల్ట్లుగా విభజించబడ్డాయి మరియు పెద్ద షట్కోణ అధిక బలం బోల్ట్లు, పెద్ద షడ్భుజి అధిక బలం బోల్ట్లు సాధారణ స్క్రూల యొక్క అధిక బలం గ్రేడ్, మరియు టోర్షనల్ షీర్ హై స్ట్రెంగ్త్ బోల్ట్లు పెద్ద షడ్భుజి హై స్ట్రెంగ్త్ బోల్ట్లలో మెరుగుపరచబడ్డాయి. హెవీ హెక్స్ హెడ్ స్ట్రక్చరల్ బోల్ట్, 10.9 డిఐఎన్ 6914 1989/ISO 7412అధిక బలం - ప్రాపర్టీ క్లాస్ 10.9 - ముతక థ్రెడ్ - పార్ట్ థ్రెడ్ థ్రెడ్ - హాట్ డిప్ గాల్వనైజ్డ్ DIN 6914-10 ప్రమాణం ప్రకారం తయారు చేయబడిన భారీ అంతటా-ఫ్లాట్ నమూనాతో నిర్మాణాత్మక బోల్ట్ల కోసం, భారీ నట్ # 6915-10 మరియు ఫ్లాట్ వాషర్ # 6916-(C45)తో సరిపోలినప్పుడు హామీ స్థాయిని అందిస్తుంది. అతిగా బిగించినట్లయితే థ్రెడ్ స్ట్రిప్పింగ్ ద్వారా వైఫల్యానికి వ్యతిరేకంగా. తన్యత బలం: Rm/ N/mm? 1040 కనిష్ట, Mpa 1040 కనిష్ట (150,800 psi) దయచేసి ఎక్కువ పొడవులు మరియు పెద్ద వ్యాసాల గురించి విచారించడానికి కాల్ చేయండి.
మెట్రిక్ హెక్స్-హెడ్ క్యాప్ స్క్రూల కోసం హెడ్ మార్కింగ్లు మరియు బలాలు |
||||||
గ్రేడ్ గుర్తింపు మార్కింగ్ |
స్పెసిఫికేషన్ |
నామమాత్ర పరిమాణ పరిధి [మిమీ] |
రుజువు బలం [MPa] |
దిగుబడి బలం (నిమి) [MPa] |
తన్యత బలం (నిమి) [MPa] |
కోర్ కాఠిన్యం [రాక్వెల్] |
|
ASTM A490M రకం 1 |
12–36 |
830 |
940 |
1040 |
C33–39 |
|
ASTM A490M టైప్ 2 (ఉపసంహరించబడింది) |
|||||
|
ASTM A490M రకం 3 |
ఇంపీరియల్ తల గుర్తులు మరియు యాంత్రిక లక్షణాలు |
||||||
గ్రేడ్ గుర్తింపు మార్కింగ్ |
స్పెసిఫికేషన్ |
నామమాత్ర పరిమాణ పరిధి [లో] |
రుజువు బలం [ksi] |
దిగుబడి బలం (నిమి) [ksi] |
తన్యత బలం (నిమి) [ksi] |
కోర్ కాఠిన్యం [రాక్వెల్] |
|
ASTM A490 రకం 1 |
1⁄2–1-1⁄2 |
120 |
130 |
150 కనిష్టంగా |
C33–38 |
|
ASTM A490 టైప్ 2 (ఉపసంహరించబడింది) |
1⁄2-1 |
||||
|
ASTM A490 రకం 3 |
1⁄2–1-1⁄2 |
పరిమాణం | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 |
F | 7/8 | 1-1/16 | 1-1/4 | 1-7/16 | 1-5/8 | 1-13/16 | 2 | 2-3/16 | 2-3/8 |
H | 5/16 | 25/64 | 15/32 | 35/64 | 39/64 | 11/16 | 25/32 | 27/32 | 15/16 |
LT | 1.00 | 1.25 | 1.38 | 1.50 | 1.75 | 2.00 | 2.00 | 2.25 | 2.25 |
